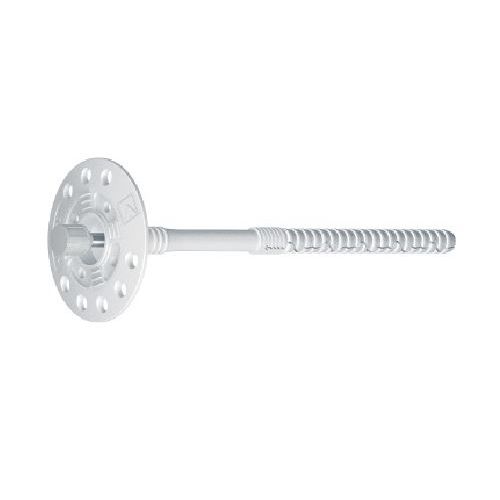

KOELNER Kołek do styropianu z długą strefą rozporu dł. 20cm z stalowym trzpieniem / op 250szt (KI-200N)

Kołek fasadowy wbijany z długą 60mm strefą rozporu dla uzyskania wysokich para­ metrów w cegle pełnej i perforowanej oraz w betonie lekkim i gazobetonie.

Cechy i zalety

• Łatwa instalacja i najlepsze właściwości w podłożach do lekkiej zabudowy
• Produkt certyfikowany do stosowania w kategoriach podłoży B, C, D i E.
• Gwóźdź stalowy umożliwia łatwy i bezproblemowy montaż strefy rozporowej w podłożu.
• Redukcja punktowej przenikalności termicznej łącznika (0,003W/K) dzięki zastosowaniu tworzywowego obtrysku trzpienia stalowego z wysoko udaroodpornego nylonu
• Wysoka sztywność talerza (0,6 kN/mm) zapewnia stabilność układu ociepleniowego przeciwdziałając drganiom wywołanym przez siły ssące wiatru.
• Możliwość instalacji z dodatkowym talerzem KWL dostępnym w średnicach 90, 110, 140mm

Materiał bazowy

• Cegła ceramiczna pełna (Kat. użytkowa B)
• Cegła dziurawka (Kat. użytkowa C)
• Beton lekki
• Cegła ceramiczna otworowa (Kategoria użytkowa C)
• Bloczki z betonu lekkiego
• Beton komórkowy (Kategoria użytkowa D)

Aplikacje

• Systemy ociepleń elewacji (ETICS)
• Płyty styropianowe
• Płyty z wełny mineralnej
• Płyty z wełny drzewnej
• Płyty poliuretanowe
• Lekkie płyty termoizolacyjne

		Wywiercić otwór o odpowiedniej średnicy i głebokości. Minimalna głębokość wiercenia dla prawidłowego zakotwienia kołka w certyfikowanych materiałach wynosi 60mm. Uderzając lekko młotkiem dobić koszulkę kołka rozporowego do jej całkowitego zagłebienia się w termoizolacji (talerz kołka powinien być na jednym poziomie z termoizolacją) Minimalna głębokość zakotwienia w certyfikowanych materiałach wynosi 60mm. Wbić trzpień stalowy do całkowitego zakotwienia kołka i wyrwnania z powierzchnią termoizolacji. Dla zamocowania miękkiej termoizolacji oraz wełny lamelowej zaleca się stosowanie kołka z dodatkowym talerzem dociskowym KWL o średnicy 90, 110 lub 140mm. Produkt może być stosowany w zakresie temperatur -35C to +80C.



Informacje o produkcie

Rozmiar	Produkt	Łącznik			Element mocowany
		Średnica	Długość	Średnica talerza	Zalecana grubość	Max grubość
		d	L	D	tfix B, C, D, E
		[mm]
Ø10	R-KI-120N	10	10	120	60	70
	R-KI-140N	10	140	60	70	-
	R-KI-160N	10	160	60	90	-
	R-KI-180N	10	180	60	110	-
	R-KI-200N	10	200	60	130	-
	R-KI-220N	10	220	60	150	-
	R-KI-260N	10	260	60	190	-
	R-KI-300N	10	300	60	210	-



Dane instalacyjne

Podłoże			B, C, D, E
Średnica otworu w podłożu	d0	[mm]	10
Min. głębokość otworu w podłożu	h0	[mm]	70
Minimalna głębokość osadzenia łącznika	hnom	[mm]	60
Min. grubość podłoża	hmin	[mm]	100
Min. rozstaw	smin	[mm]	100
Min. odległość od krawędzi	cmin	[mm]	100
Średnica łącznika	d	[mm]	10



---
